哥林柱

加入詢問函 +

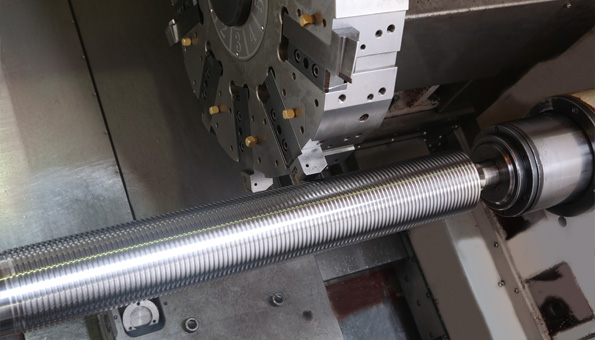

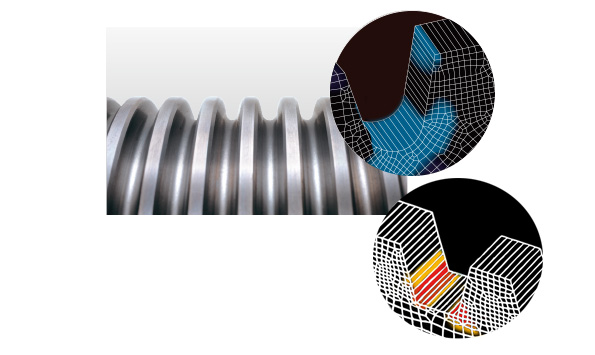

圓形牙底

本公司生產之哥林柱除使用抗拉強度較高的特殊鋼材外，經電腦分析後，哥林柱牙部使用電腦車床做圓弧底加工，可減少應力集中達44% 的效果，克服了多年來哥林柱因熱處理不均及應力過於集中在Ｔ形牙的牙角而產生斷裂的夢魘。

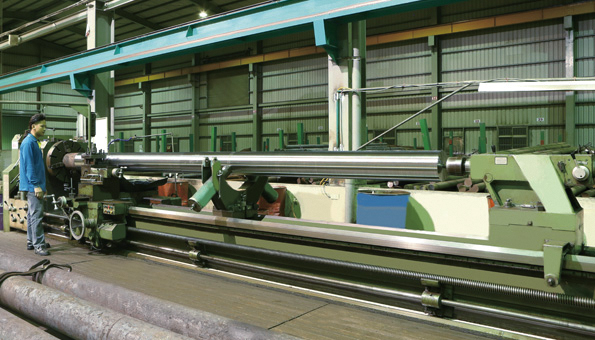

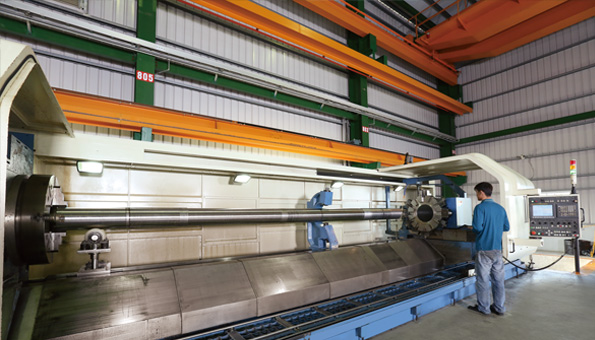

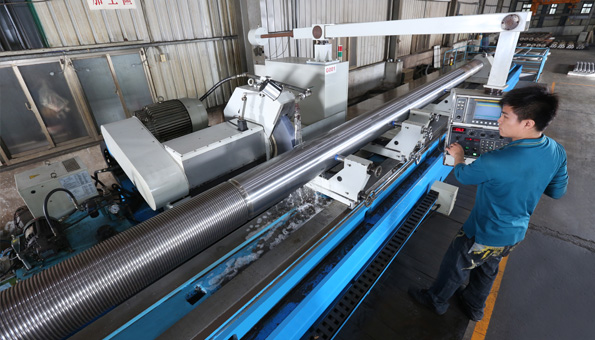

車床

主要設備：

通孔徑	ø400x6000	CNC 電腦車床
	ø230x4000	CNC 電腦車床
	ø150x3000	CNC 電腦車床

1. V26-#3 / V36-#5 / V45-#7 / V46-#7 / CNC 電腦車床
2. 1000mm、3000mm、4000mm、6000mm、12000mm 高速車床

研磨

主要設備：2000mm、3000mm、4000mm、6000mm、12000mm CNC 電腦圓筒磨床，精準的磨床控管，製造出符合客戶要的品質。

銑床

主要設備：1300mm、1400mm、1500mm、2000mm 立式CNC 電腦銑床600、750 臥式CNC 電腦銑床。

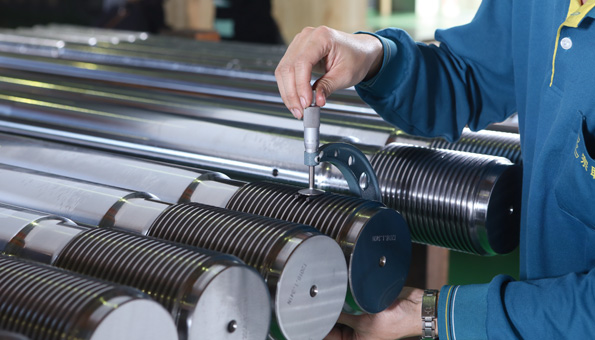

檢驗設備

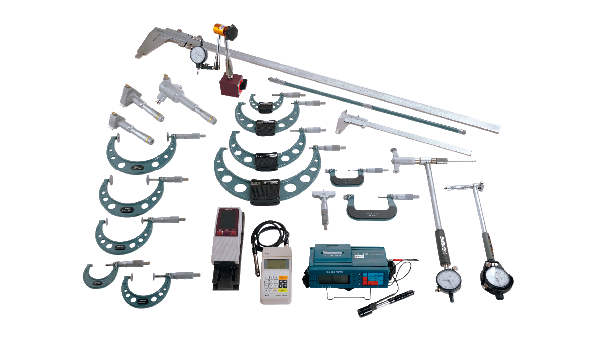

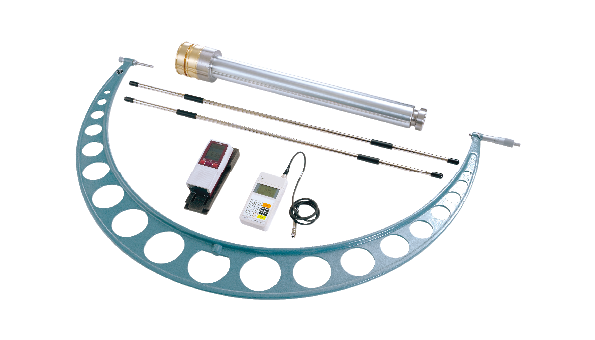

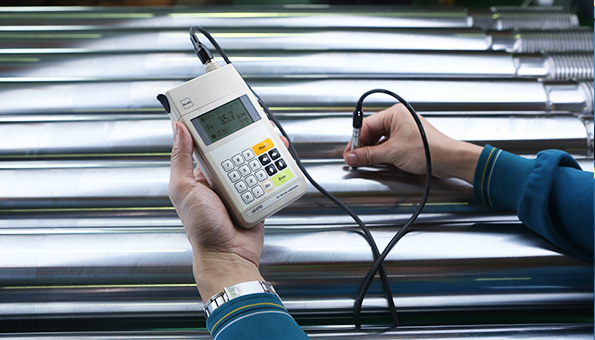

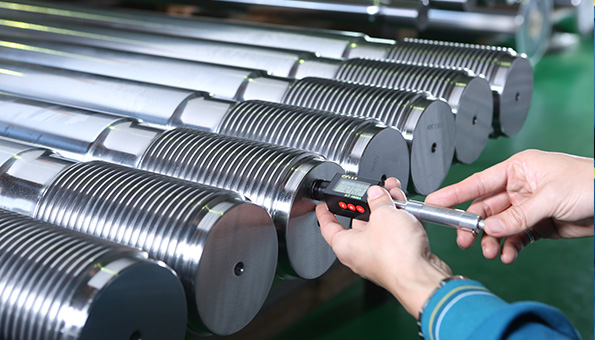

檢驗設備：量表、游標卡尺、內／外徑分厘卡、盤式分厘卡、三線規、測缸規、深度規、硬度計、膜厚計、表面粗度計、三次元測量儀…等。

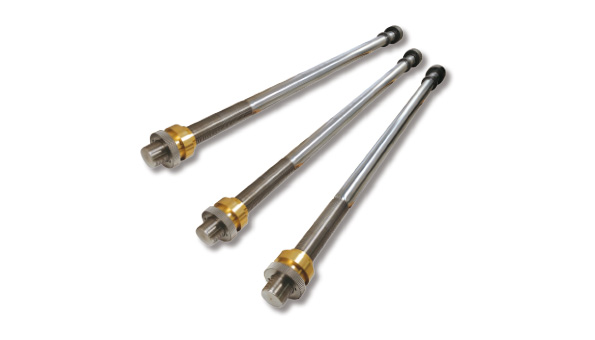

產品介紹

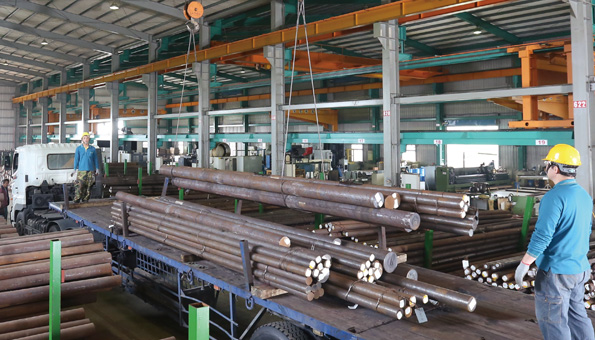

哥林柱、心軸主要加工鋼材：JFE880NH、SCM440QT、S45CQT、SNCM439、SCM415。

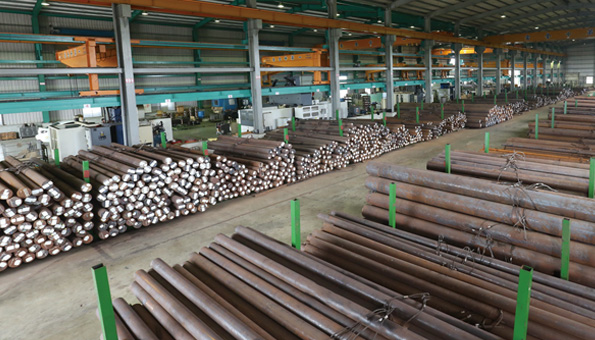

材料
主要設備

由化學成分來看：（金十字）JFE880NH 和（紅十字）SCM440 的比較

鋼種	C	Sl	Mn	P	S	Cr	Mo	V
JFE880NH	0.46 ~ 0.50	0.15 ~ 0.35	1.40 ~ 1.70	≤ 0.02	≤ 0.05	0.10 ~ 0.30	--	0.15 ~ 0.35
SCM440	0.38 ~ 0.43	0.15 ~ 0.35	0.60 ~ 0.85	≤ 0.03	≤ 0.03	0.90 ~ 1.20	0.15 ~ 0.30	--

金十字特性
鋼料：代理日本JFE 鋼鐵株式會社生產的JFE880NH 金十字非調質鋼，該鋼材增加了錳(Mn)、釩(V) 的含量及其他化學成份所製成的專利鋼。
JFE880NH 鋼材特性：因鋼材是採用低溫高壓方式製造生產，鋼材本身不必經過熱處理就可直接加工使用，減少加工流程，縮短交期。且鋼材從外徑至心部硬度平均，使其達到高拉力、低延伸的要求，並可大幅提昇哥林柱及機台的使用壽命。

由試驗結果比較來看：毋須熱處理調質的金十字(JFE880NH)和經由不同熱處理(QT)之後的紅十字(SCM440)材質特性比較

材質	外徑	荷重	拉身強度	增長率	HRC
金十字鋼(JFE880NH)	ø 14 mm	14500	94.2	14.6%	27.80
紅十字鋼(SCM440QT)	ø 14 mm	13200	85.7	21.2%	26.60

根據實驗，由不要熱處理QT 的金十字鋼(JFE880NH) 和由不同業者熱處理QT 之後的紅十字鋼的特性：
由記載的內容明白金十字鋼(JFE880NH) 有比紅十字鋼(SCM440) 更佳的材質特性，最適合Tie Bar 的利用。

通孔徑	ø360x6000	CNC 電腦車床
	ø230x3000	CNC 電腦車床
	ø150x2000	CNC 電腦車床

1. V26-#3 / V36-#5 / V45-#7 / V46-#7 / CNC 電腦車床
2. 1000mm、3000mm、4000mm、6000mm、12000mm 高速車床
